В статье рассматриваем актуальные линейки комбинированных горелок F.B.R. с обзором моделей, выделением технических особенностей и рекомендациями по выбору.
Комбинированные горелки серии KN
Двухтопливные горелки KN-линейки созданы специально для топливной пары "газ-тяжелое топливо". Как правило, газ используется как основной энергоресурс. В качестве резервного топлива применяется мазут или нефть, в том числе экологичная, с низким содержанием серы. Линейка включает модели с прогрессивным двухступенчатым или модулируемым управлением, наиболее гибким и экономичным. Общий диапазон мощности составляет 349–17442 кВт.
Комбинированные горелки серии KN представлены следующими группами устройств:

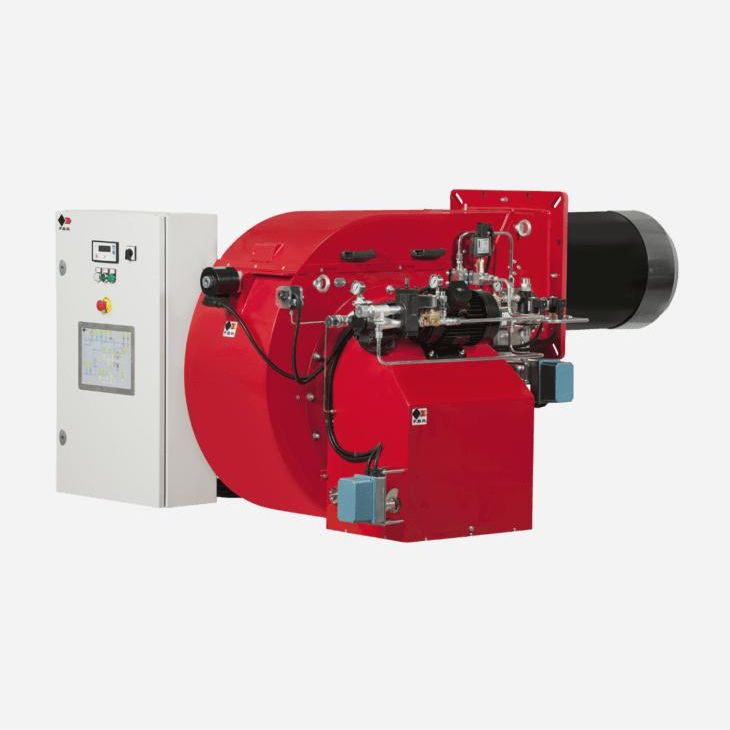

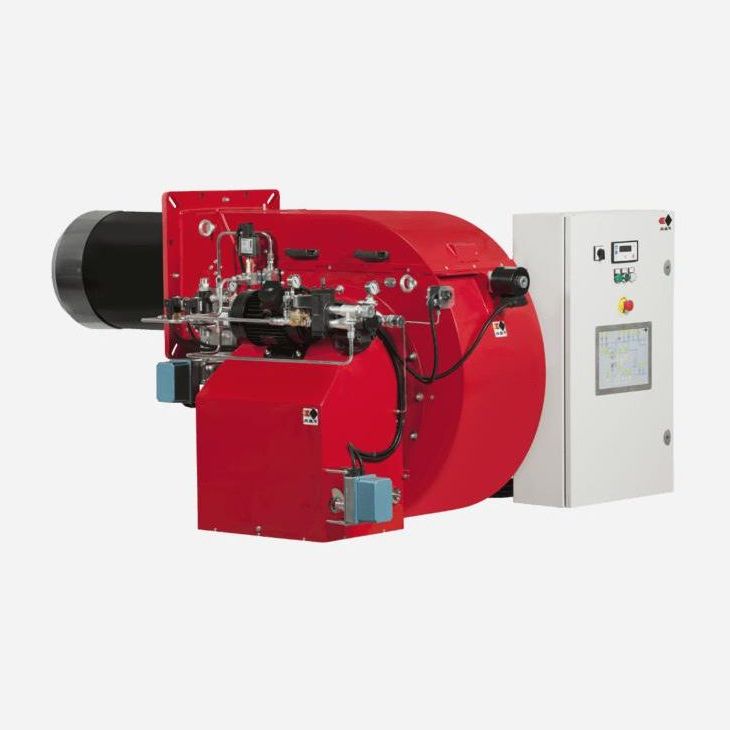

- KN190/M...KN250/M – надежные, проверенные временем газомазутные горелочные приборы, выбираемые по графику рабочего диапазона в границах значений 349–2907 кВт
- KN350/M...KN550/M – горелки с параметрами мощности 465–6395 кВт; предназначены для работы с котельным оборудованием, с противодавлением топочной камеры не более 20 бар
- KN650/M – сверхнадежные газомазутные горелки, рассчитанные на значения 1163–7558 кВт; совместимы с широким спектром промышленных теплогенераторов; комплект поставки в базовом исполнении включает полный набор автоматики для безопасной и долговечной работы
- KN750/M...KN1800/M MEC – мощные горелки с модулируемым регулированием и механическим открытием заслонки; модельный ряд предназначен для совместной работы с промышленными котлами и печами; работает в диапазоне 1395–17442 кВт
- KN750/M EL... KN1800/M EL – комбинированные двухтопливные горелки большой мощности с блоком модуляции для плавного управления и электрическим открытием заслонки; служат для совместной работы с промышленным печным и котельным оборудованием; обеспечивают мощность 1395–17442 кВт
К конструктивным особенностям горелок KN относятся прочный стальной корпус, двойной фильтр между топливным насосом и соплом, центробежный вентилятор высокого давления с обратными изогнутыми лопастями и низким уровнем шума. Комплектация также предусматривает огневую регулируемую голову, обеспечивающую высокую производительность и стабильность пламени. Подвижная заслонка полностью закрывается в нерабочем состоянии для минимизации потерь энергии, связанных с охлаждением котла. Конструкцией предусмотрено простое снятие головки без демонтажа горелки.
Комбинированные горелки серий HI-KN и HI-K
Двухтопливные горелки линеек FBR HI-KN ("газ-мазут/нефть") и FBR HI-K ("газ-дизель") разработаны специально для процессов, требующих высокой мощности нагрева. Работают в большом диапазоне рабочих характеристик – от 1046 до 17422 кВт. Выполнены в двухблочном исполнении с отдельным вентилятором (не входит в комплект), который устанавливается в соответствии с конкретным техническим требованиями. При необходимости возможна работа одного вентилятора с несколькими промышленными горелками. Такое решение упрощает схему системы отопления. Кроме того, двухблочная компоновка позволяет решить вопрос монтажа, когда:
- необходимо установить вентилятор большого размера, из-за значительного аэродинамического сопротивления топки
- есть необходимость изолировать источник шума, путем его переноса в другое помещение
- предусмотрен дополнительный подогреватель воздуха
Все эти случаи необходимо учитывать, при выборе горелки в определенном конструктивном исполнении – моноблочном или двухблочном.
Модельный ряд HI-KN190/M...HI-KN1800/M включает одиннадцать двухтопливных горелок с разной мощностью. Устройства оснащены блоком модуляции для бесступенчатого управления (механические и электронные версии), длинной пламенной трубой, головкой сгорания со специальной конструкцией, позволяющей существенно снижать уровень окислов азота.
Модельный ряд HI-K190/M...HI-K1800/M также представлен одиннадцатью разными по мощности горелками, но для работы на газовом и дизельном топливе. Горелочные устройства разработаны для высокомощных теплогенераторов и промышленных печей. Оснащены функцией модуляции мощности, длинной огневой трубой, такой же эффективной головкой сгорания.
Комбинированные горелки серии GMX

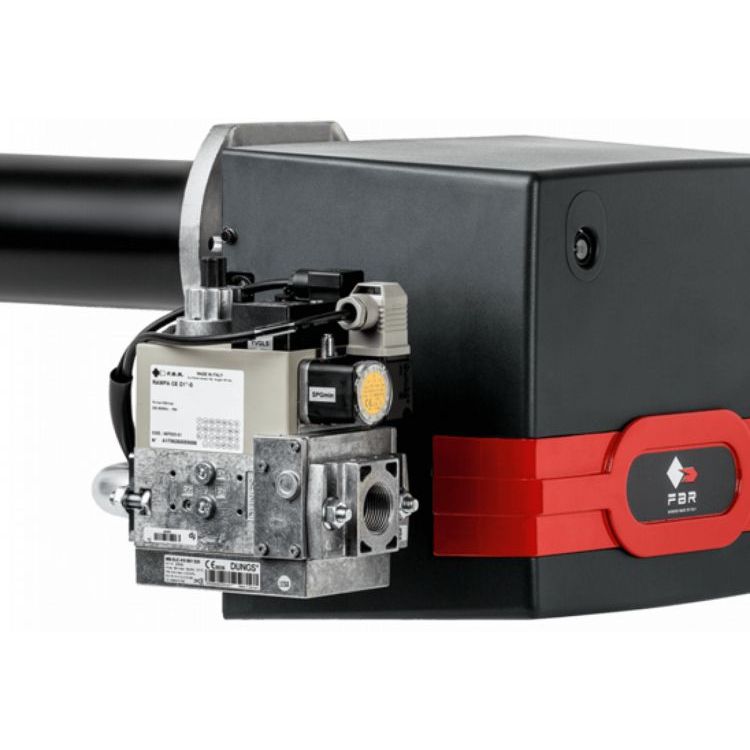

В отличие от трех предыдущих линеек, серия FBR GM X включает маломощные горелки, работающие на газовом и дизельном топливе. Диапазон рабочих характеристик – 22,6–232 кВт. Модельный ряд состоит из четырех моноблочных, полностью автоматических версий, с наиболее простым одноступенчатым управлением. Это означает, что горелки работают только на максимальной мощности, без возможности регулирования. По мере необходимости подача топлива перекрывается, и горелка отключается.
Схема работы "включено-выключено" оптимальна для печей и котельного оборудования малой мощности. Горелки FBR GM X устанавливаются на бытовые котлы в индивидуальных котельных жилых зданий и небольших по площади коммерческих помещений. Устройства с одной ступенью регулирования успешно применяются и в производственных печах малой мощности. Несмотря на невозможность гибко изменять расход топлива, одноступенчатые модели FBR пользуются устойчивым спросом, по причине более простой конструкции и эксплуатации.
Конструктивные особенности газодизельных горелок модельного ряда GM X0...GM X4:
- прочный литой алюминиевый корпус
- защитная крышка с пластиной для снижения уровня шума
- вентилятор, обеспечивающий высокое давление
- головка с возможностью регулирования, для повышения производительности и обеспечения стабильности пламени
- комплектация короткой или длинной пламенной трубой, в зависимости от размеров топочной камеры
- ручной переключатель для выбора вида топлива
- УФ-датчик, контролирующий наличие пламени
Компактные габариты двухтопливных горелок FBR GM X и рациональное расположение компонентов обеспечивают простой доступ при настройке и техническом обслуживании.
