Горелка, устанавливаемая на котел, теплогенератор, сушилку или другой теплоснабжающий агрегат определяет общую эффективность системы, надежность и экологичность работы оборудования. Это обеспечивается главным образом за счет применяемой горючей среды и способа регулирования мощности. Оба фактора относятся к основным и всегда учитываются при выборе модели горелочного устройства.
Как классифицируются горелки по типу топлива и способу управления, разбираем в статье.
Классификация по типу топлива
Горелки различаются в зависимости от того, какое топливо они используют. С учетом этого параметра они подразделяются на:
- газовые
- жидкотопливные
- пеллетные
- твердотопливные
- комбинированные
Газовые горелки предназначены для сжигания природного, синтетического, сжиженного (пропан, СПГ) или биогаза. Это наиболее распространенный вид горелочных устройств, ввиду множества преимуществ. Среди основных: высокий КПД, достигающий 95 %, простая и надежная конструкция, повышенная экологичность благодаря минимальным выбросам углекислого газа и оксидов азота. Горелки, работающие на природном газе, пользуются наибольшим спросом ввиду высокой теплотворности (удельной теплоты сгорания) и доступности топлива. Их монтируют как на бытовые котлы, так и промышленные мощные установки.
Жидкотопливные горелочные устройства представлены моделями, работающими на дизеле, мазуте, нефти или биодизеле. Они обладают высокой теплотворной способностью, но требуют внимания при эксплуатации. Это обусловлено склонностью к загрязнению форсунки и повышенным образованием вредных выбросов. Дизельные, мазутные, нефтяные горелки обеспечивают значительную тепловую мощность, востребованы на производствах и районах, где нет доступа к природному газу. При установке требуют применения фильтров и систем подогрева для предотвращения загустения топлива.
Пеллетные горелки работают на прессованных древесных или сельскохозяйственных отходах – пеллетах. Оснащаются системой автоматической подачи на основе шнекового толкателя. За счет использования материалов, предназначенных для утилизации, пеллеты часто дешевле дизеля и газа. Но для таких горелок важно обеспечить правильное хранение топлива, чтобы избежать его увлажнения и порчи. Кроме того, удельная теплота сгорания пеллет в несколько раз ниже, по сравнению с дизельным и газовым топливом.
Твердотопливные горелки наименее распространены. Применяются для сжигания угля, дров, торфа или брикетов. Из плюсов – доступность топливного ресурса, из минусов – повышенные выбросы, регулярная очистка золы и дымоходов. Современные модели оснащают системами дожига и газификации для увеличения эффективности и снижения выбросов вредных веществ.
Комбинированные горелки наиболее универсальны. Они совместимы с газовым и жидким топливом. Как правило, переход с одного режима на другой выполняется автоматически. Чаще всего устанавливают двухтопливные модели, работающие на газе и дизеле. Например, по такому принципу выполнена высокопроизводительная горелка FBR HI-K 750/M TL мощностью 3953–8721 кВт. Существуют и газо-мазутные версии, а также устройства, работающие на мазуте и нефти. Наглядный пример второго решения – модель FBR FNDP 100/2 мощностью 456–1139 кВт. Комбинированные горелки – отличный вариант для мест с высокими требованиями к надежности энергоснабжения.
Классификация по ступеням регулирования
Способ управления мощностью горелок – один из факторов, влияющих на экономичный расход топлива и долговечность самого устройства. По количеству ступеней регулирования выделяют следующие типы горелок:
- одноступенчатые
- двухступенчатые
- прогрессивные двухступенчатые
- трехступенчатые
- модулируемые

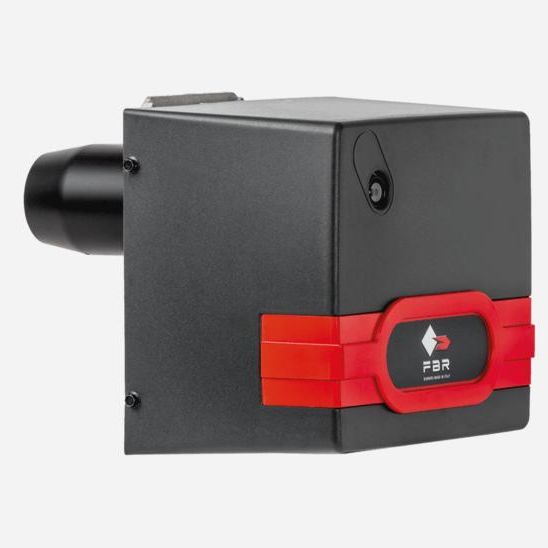

Одноступенчатые горелочные устройства, в том числе модель FBR G 0SR 2003 TC / TL, работают по принципу «включено-выключено». Горелочные устройства этого типа имеют относительно простую конструкцию и низкую стоимость, но не обеспечивают точного регулирования температуры. Сфера применения одноступенчатых версий – системы, где стабильность температурного режима не является критически важной.
Горелки с двумя ступенями регулирования, например, FBR GAS XP 60/2 CE TC EVO + R. CE, могут работать на полной или частичной мощности. Они лучше адаптируются к изменению тепловой нагрузки и позволяют уменьшать количество циклов включения и выключения. Это снижает износ горелочных устройств и повышает их долговечность. Двухступенчатые горелки широко используются в бытовых и коммерческих системах отопления.
Прогрессивное двухступенчатое управление – это оптимизированный вариант предыдущего способа регулирования. Переключение в этом случае происходит не ступенчато, а плавно, что позволяет получать более точные параметры температуры, уменьшать выбросы и экономить топливо за счет оптимального использования энергии.
Трехступенчатые версии, такие как дизельная горелка FBR FGP 190/3, способны работать в трех режимах мощности: минимальной, средней и полной. Подобное решение обеспечивает большее соответствие требованиям инженерной системы, особенно в условиях переменной нагрузки. По сравнению с двухступенчатыми версиями, трехступенчатые еще экономнее расходуют топливо, реже включаются/выключаются и снижают до минимума температурные колебания.
Модулируемые горелки, к примеру, FBR FGP 250/M TL EL – самое передовое решение с массой достоинств. Они плавно регулируют мощность в широком диапазоне, в зависимости от изменяющихся потребностей системы. Горелочные устройства оснащены высокоточной автоматикой. Она позволяет поддерживать необходимую температуру с минимальными отклонениями, снижать выбросы вредных веществ и обеспечивать максимальную энергоэффективность. Модулируемые горелки применяются в системах, где важны высокая точность и стабильность параметров. Например, на промышленных объектах или в современных энергоэффективных зданиях.
